網站首頁 > JD異型CCD廣告裁切管家 > 電子屏膜行業
0

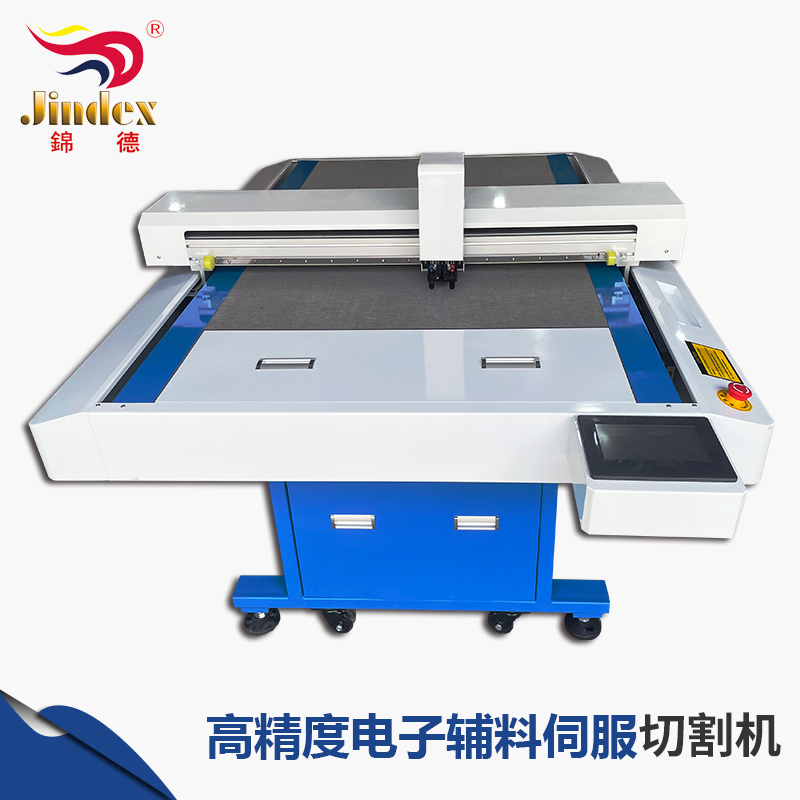

錦德高精度電子輔料伺服平板切割機
產品分類:
電子屏膜行業
產品型號:
JD-OCA-0906、JD-OCA-1209、JD-OCA-1509
產品簡介:
電子材料切割機,不干膠切割機,提供了電子行業打樣專業的解決方案。新增全新力控機頭和激光定位實現切割壓力精準控制和定位切割,切割效果和質量都有大幅度提高。得益于力控技術,可完全解決臺面平整度對產品切割質量的影響,只需設定壓力即可實現完美的半切,全切效果??啥ㄎ磺懈罡鞣N印刷線路或者電子材料,DCG70系列采用真空吸附材料。根據切割材料和應用行業的不同,又可稱為電子模切機,電子材料切割機、激光刀模繪圖儀,不干膠切割機,薄膜切割機等。
業務/技術咨詢:
18923737801(同V)點擊這里給我發消息
產品介紹 返回本欄目列表


★傳動系統全面采用進口直線導軌,速度快,精度高,聲音小,質量穩定。

★靜電板采用日本原裝進口件,其他零配件也大量采用了進口產品。
★兩個切割頭,一個半刀切割,一個全刀切割,半刀采用固定下刀深度確保半刀切割效

★最快切割速度達 1000 mm/s。


電子材料切割機,不干膠切割機,提供了電子行業打樣專業的解決方案。新增全新力控機頭和激光定位實現切割壓力精準控制和定位切割,切割效果和質量都有大幅度提高。得益于力控技術,可完全解決臺面平整度對產品切割質量的影響,只需設定壓力即可實現完美的半切,全切效果??啥ㄎ磺懈罡鞣N印刷線路或者電子材料,DCG70系列采用真空吸附材料。根據切割材料和應用行業的不同,又可稱為電子模切機,電子材料切割機、激光刀模繪圖儀,不干膠切割機,薄膜切割機等。

主要特點:

一 與刀模相比

  1.節省開模費;2.節省磨刀費,3.修改方便

二 與激光切割機相比

  1.切割材料邊緣不黑 2.切割薄料不會燒焦 3.工作時沒有刺眼的光 4.使用成本低

三 特有的功能

  1.全斷和半斷切割可以一次完成 2.切割精度高達0.05毫米 3.可以繪圖 4.配備壓痕條可以壓痕和切割一次完成 5.定位切割功能可    精準 定位切割各種電子材料 6.力控刀可切割完美的半刀效果


四 應用范圍

  1.光電材料打樣 2.柔性線路板打樣 3.觸摸式薄膜開關打樣


主要切割材料:
3M雙面膠,光電材料(遮光、擴散、反射),絕緣類材料,薄膜開關

主要應用行業:
FPC,薄膜開關,光電,覆蓋膜等


錦德Ver16.51-OCA高精度電子輔料伺服平板切割機參數規格表

規格型號 JD-OCA-0906A JD-OCA-1209A JD-OCA-1509A
最大實切面積 900mm*600mm 1200mm*900mm 1500mm*900mm
最大材料寬度 650mm 950mm 950mm
裝料內容/方式 平面材料OCA 等四層電子薄膜材質;滿足500mmx500mm 批量裁剪
傳輸方式 LAN PORT,網口傳輸
原點坐標設定 可自行設定原點和自行設定切割起始位置。
刻刀標準 9U 或者 15U,根據 OCA 材料厚度配置不同刀片(1mm 以下 OCA 用 9U,1mm 以上 OCA 用 15U 刀)。
切割材質和厚度 適用各種OCA 或軟性 PVC 等四層軟膜電子薄膜材質,OCA 厚度為 0.05mm-1mm。以及各種高精密度電子軟性材料切割
切圓精度 適用切割各種 R=1mm 的圓形或者半圓形。
切倒角精度 能夠倒角R=0.5mm 精度的,支持正方形和長方形各種形狀
半切(斷)精度 半斷 0.05mm 至 0.1mm 厚度離型膜裁斷,0.05mm 厚度 OCA 不裁斷。
機械/軟件解析度
鋁板平臺精度
機械解析度:0.025mm/step;軟件精度0.05mm/step43mm 厚高精密度純鋁型材蜂窩鋁板,鋁板平臺精度達到±0.1mm
內外形狀精度 外形精度:500mmx500mm±0.1mm,間距切割精度(任意兩個位置):在500mmx500mm 有效范圍內精度±0.1mm,
開孔切割精度:長10mmx 寬 3mm±0.1mm,
CAD 兼容性 支持導入導出CAD格式,以及HPGL 等格式
裁剪軟件
標配能力
1. 裁切軟件支持基本設計畫圖/編輯/修改/陣列/保存圖紙; 2、 編輯裁切順序和刀路能力 ;3、支持編輯起到點順序功能
4、可以手動設置裁切起始位置。5、還有更多裁剪編輯修改功能。
觸摸控制面板 智能觸摸屏控制,能夠進行移動、重復裁剪,以及換刀后修改刀深測試等功能。
切割出模速度 每小時≥50 張(一出12 模,掏空長度10mmx3mm 寬)
重復切割生產 觸摸屏操作,支持一鍵重復切割生產(開始鍵)。
驅動方式 高精密度純數字伺服電機和伺服驅動器,3 弧分高精密度減速機,裁床8 軸高精度控制卡
電源和電壓 110/250v 50-60Hz 120W(max);氣泵:1.1KW;單相

錦德高精度電子輔料伺服平板切割機.pdf
